Комплект планетарних передач у зборі АКПП A6GF1 11-up 4571026000 4576026101 (Б.У.)

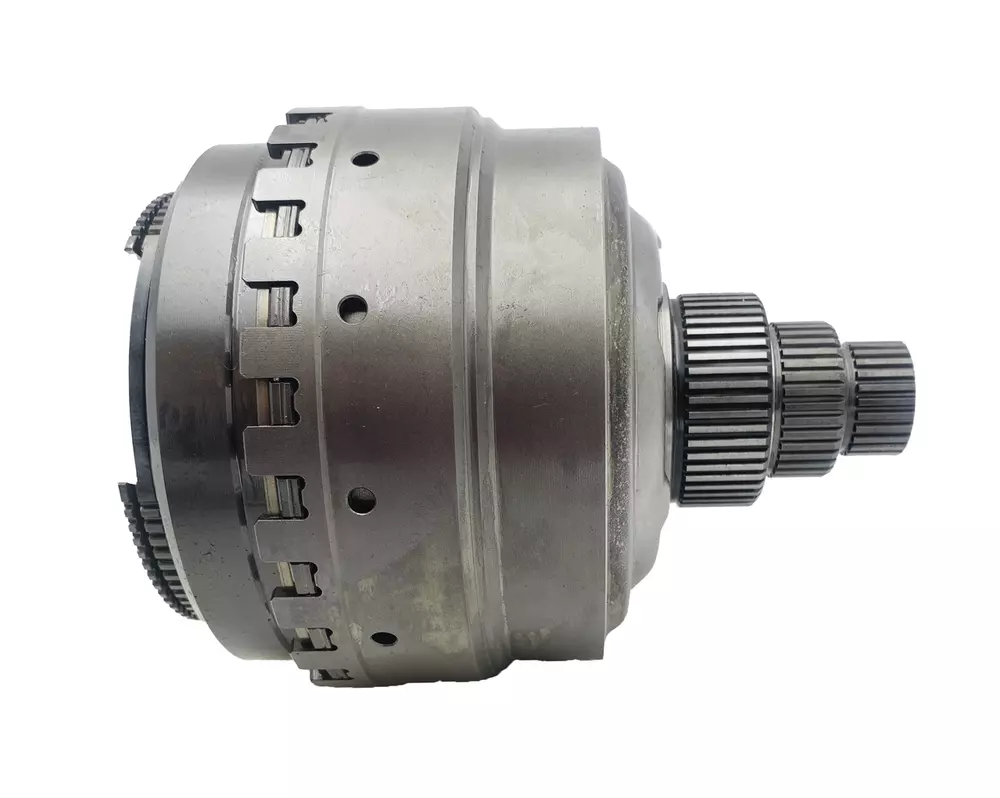

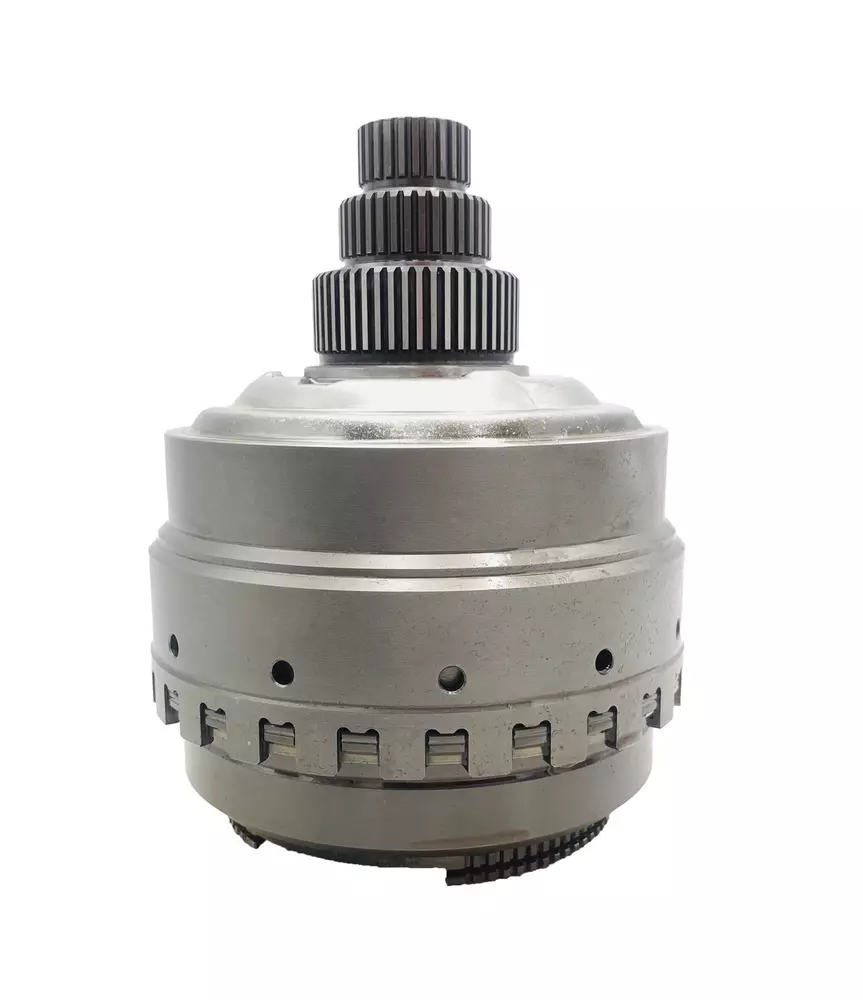

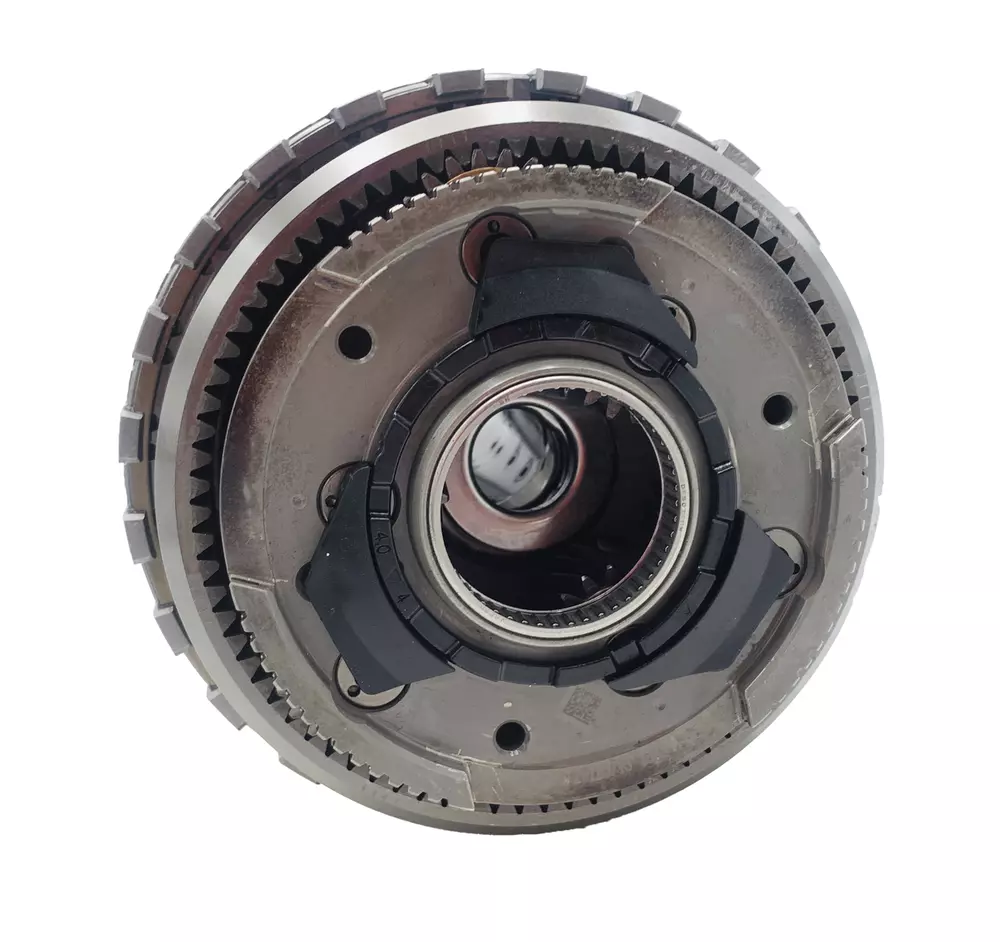

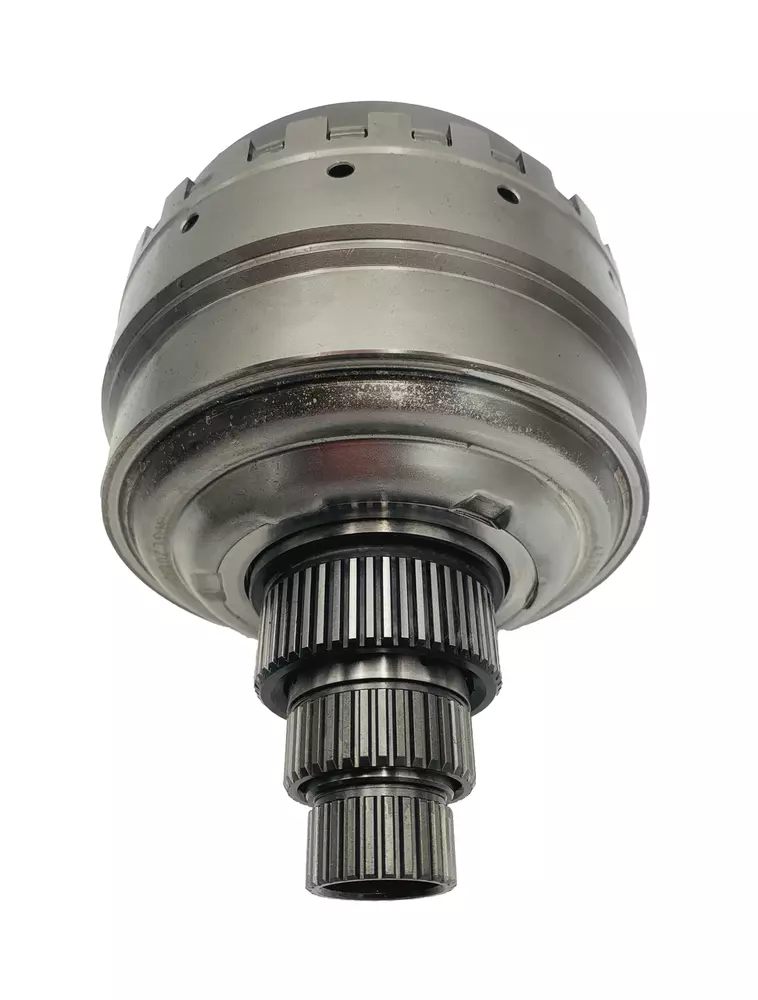

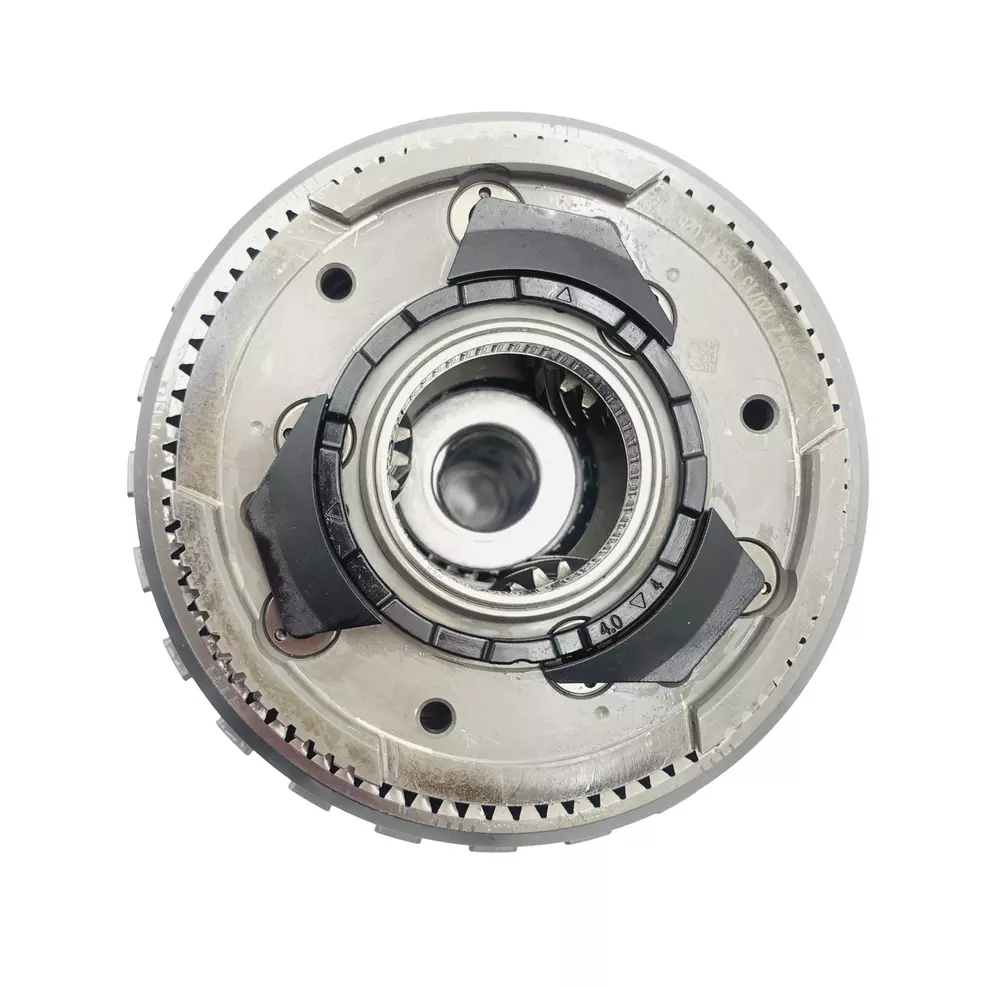

Комплект планетарних передач у зборі АКПП A6GF1

Кільцева шестерня Output Ring Gear :

• Загальна висота - 83 мм;

• Внутрішній діаметр центрального отвору - 59.90 мм;

• Зовнішній діаметр корпусу - 125mm/135mm/136.50 мм;

• Кількість зубів кільцевої шестерні - 79 шт;

Планетарна передача Output Planet :

• Загальна висота - 93.50 мм;

• Кількість шліців - 50 шт;

• Зовнішній діаметр шліцьової частини - 51.95 мм;

• Висота шліцьової частини - 20 мм;

• Внутрішній діаметр центрального отвору - 39.85 мм;

 Cателлиты планетарної передачі :

• Зовнішній діаметр корпусу сателлитоd - 106.50 мм;

• Кількість сателітів - 5 шт.

• Кількість зубів на сателіті - 24 шт.

Кільцева шестерня:

• Зовнішній діаметр (по корпусу планетарної передачі) - 127.50 мм;

• Кількість зубів кільцевої шестерні - 86 шт.

Сонячна шестерня Reberse Sun Gear:

• Загальна висота - 83 мм;

• Кількість шліців - 36 шт;

• Зовнішній діаметр шліцьової частини - 37.85 мм;

• Зовнішній діаметр робочої частини валу шестерні - 37.85 мм;

• Кількість зубів сонячної шестерні - 31 шт;

• Зовнішній діаметр шестерні - 47 мм;

• Висота зубчастої частини шестерні - 22.50 мм;

 Cолнечная шестерня Forward Sun Gear :

• Загальна висота - 131.50 мм;

• Кількість шліців - 26 шт;

• Зовнішній діаметр шліцьової частини - 27.85 мм;

• Зовнішній діаметр робочих частин валу шестерні - 28.75 мм;

• Кількість зубів сонячної шестерні - 25 шт;

• Зовнішній діаметр шестерні - 37.25 мм;

• Висота зубчастої частини шестерні - 24.40 мм;

Планетарна передача Input Planet :

• Загальна висота - 67 mm;

Сателіти Forward Sun Gear :

• Зовнішній діаметр корпусу (корпус сателітів Forward Sun Gear) - 109 mm;

• Кількість сателітів - 3 шт;

• Кількість зубів на сателіті - 30 шт;

• Зовнішній діаметр сателіта - 43.25 mm;

• Ширина сателіта - 16.20 mm;

Сателіти сонячної шестерні Overdrive Drum (внутрішні) і кільцевої шестерні Input Ring :

Cателлиты кільцевої шестерні Input Ring:

• Зовнішній діаметр корпусу сателітів - 103.20 мм;

• Кількість сателітів - 3 зовнішні сателіти (сателіти кільцевої шестерні Input Ring) / 3 внутрішні сателіти (сателіти сонячної шестерні

• Кількість зубів на сателіті - 21 шт;

• Висота сателіта - 23.15 мм;

Сателіти сонячної шестерні Overdrive Drum:

• Зовнішній діаметр корпусу сателітів - 103.20 мм;

• Кількість сателітів - 3 внутрішні сателіти (сателіти сонячної шестерні)

• Кількість зубів на сателіті - 20 шт;

Кільцева шестерня Input Ring:

• Загальна висота - 31 мм;

• Зовнішній діаметр - 122.75 мм;

• Кількість зубів - 79 мм;

Оригінальні номери компонентів ппланетарной передачі у зборі:

• 4578026000 - кільцева шестерня передньої планетарної передачі

• 4571026000 - передня планетарна передача

• 4570126000 - сонячна шестерня передньої планетарної передачі

• 4576126000 - підшипник голчастий сонячної шестерні передньої планетарної передачі

• 4579626100 - кільцева шестерня задньої планетарної передачі

• 4578826000 - стопорне кільце

• 4576026101 - задня планетарна передача

• 4579026000 - сонячна шестерня задньої планетарної передачі

• 458513b000 - підшипник задньої планетарної передачі
